プラットフォーム用熱間圧延縞鋼板

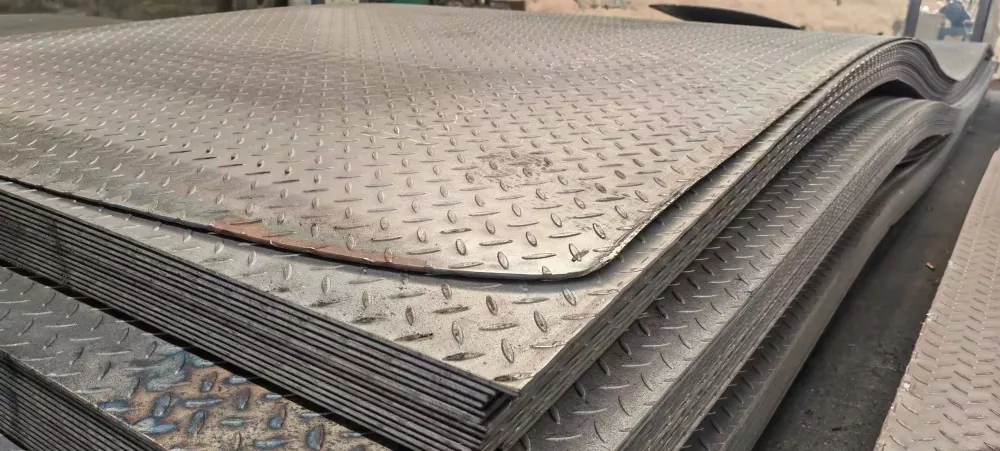

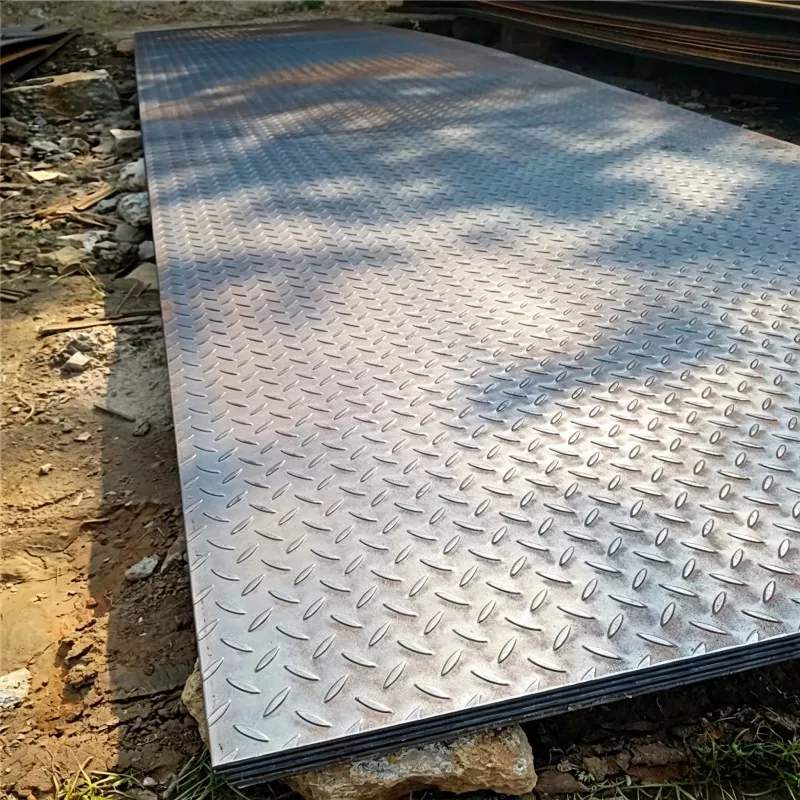

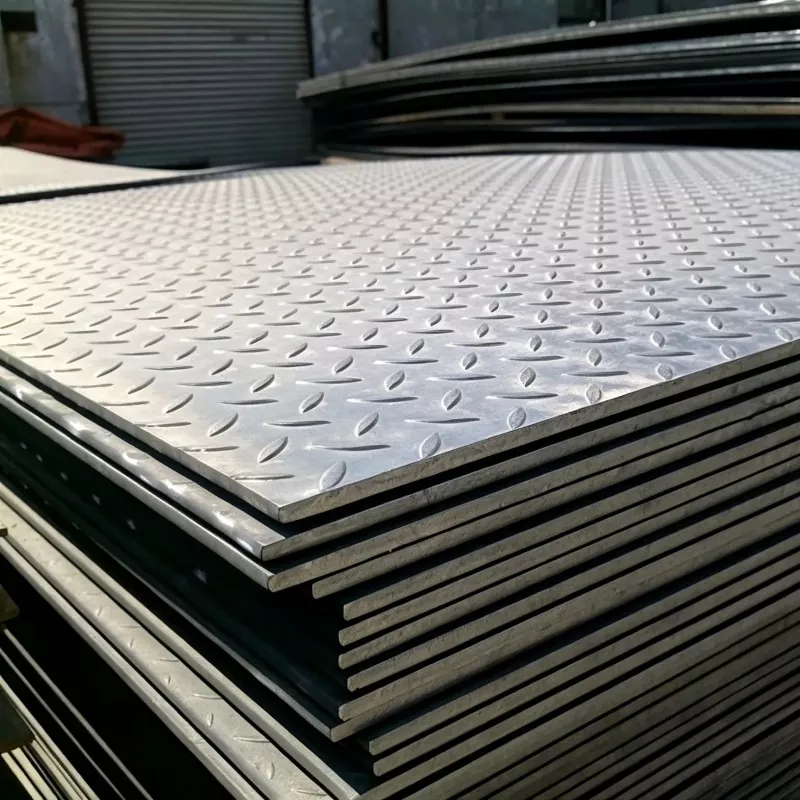

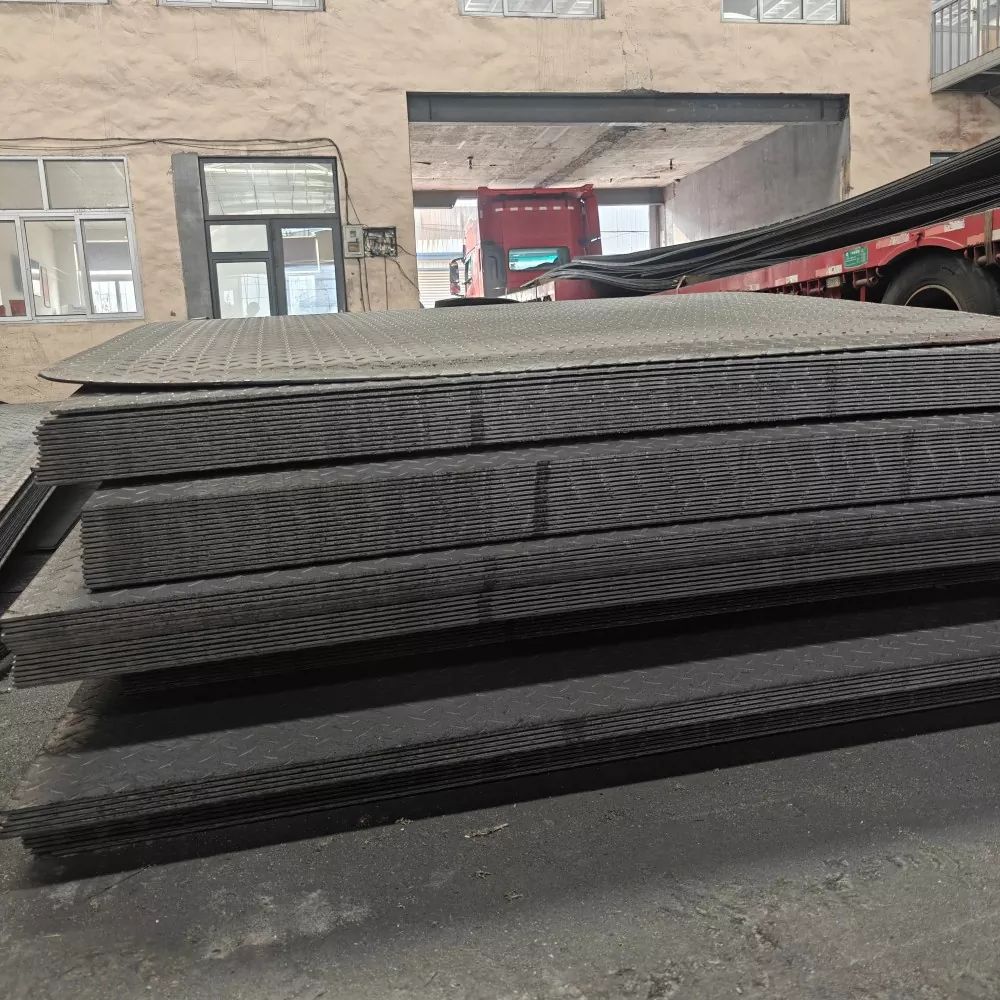

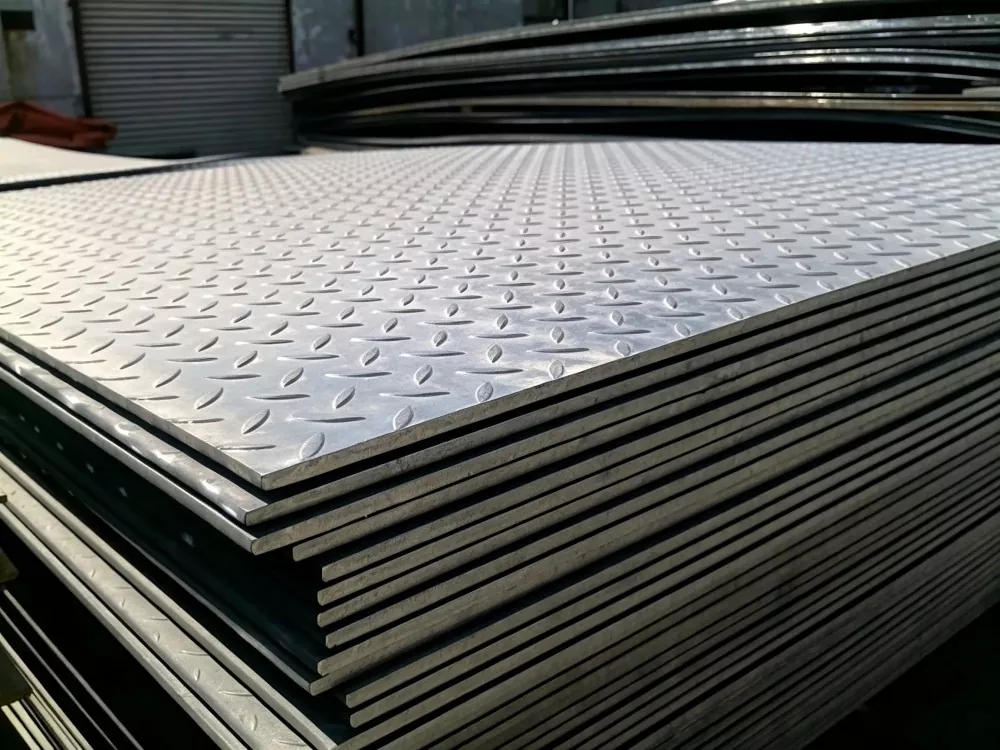

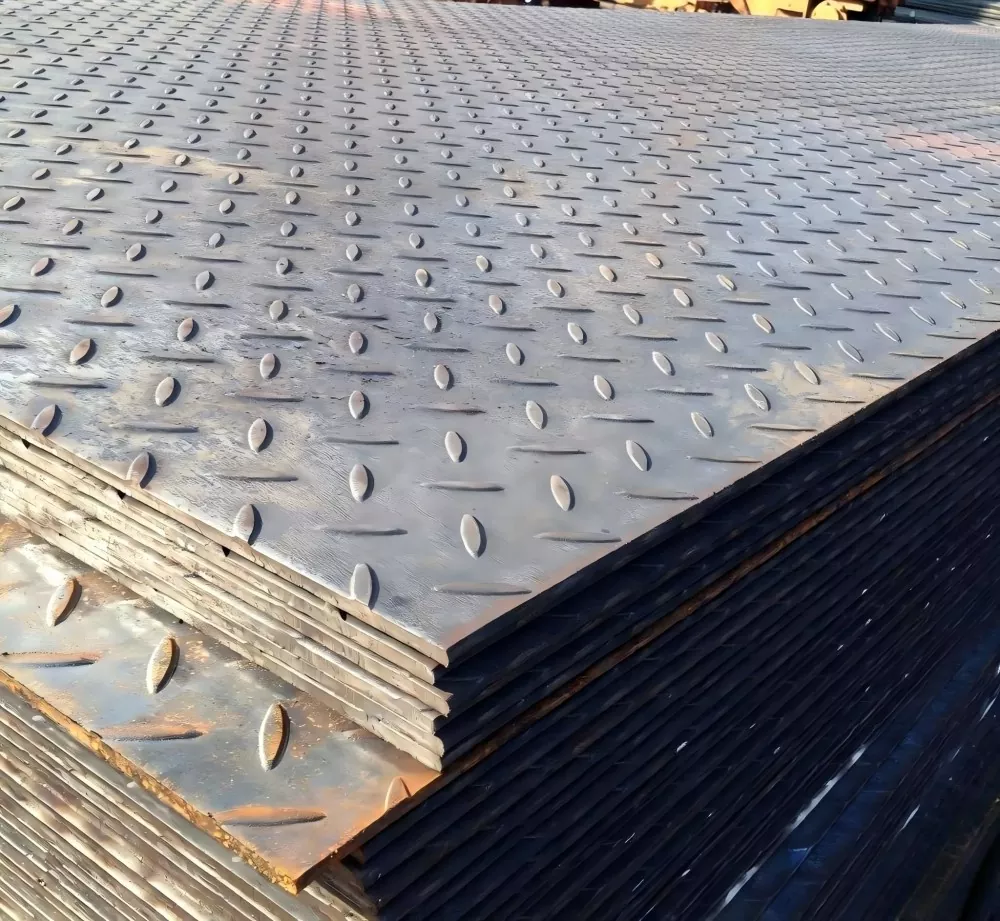

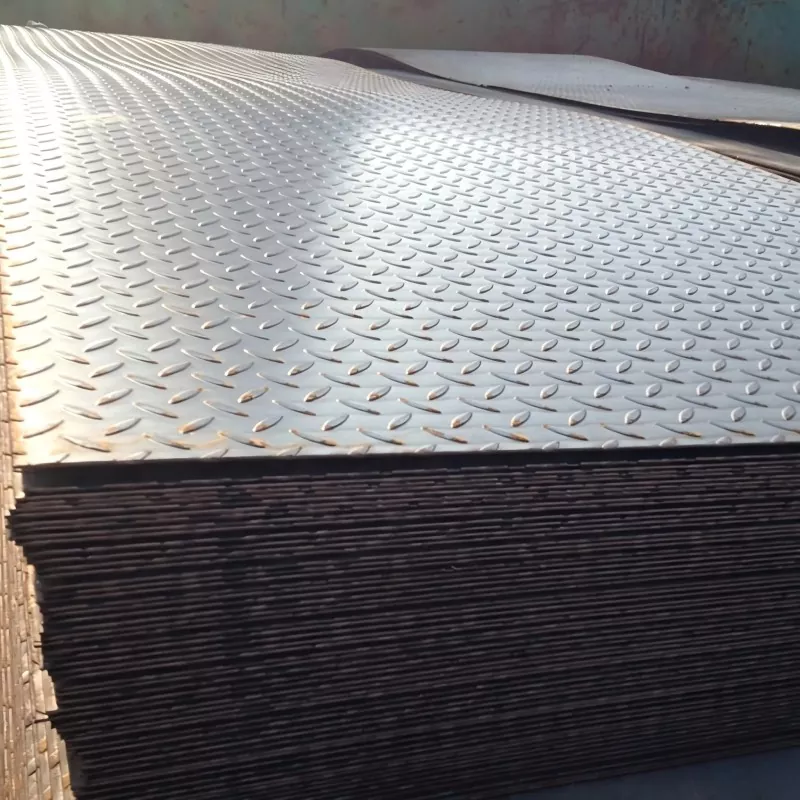

プラットフォーム用熱間圧延縞鋼板 - ダイヤモンド プレートまたはトレッド プレートとも呼ばれる - は、圧延プロセス自体中に片面に隆起したダイヤモンド、レンズ豆、または豆の模様が形成された熱間圧延鋼板です。パターンは溶接、スタンプ、または接着されていません。スラブから一体的に丸められているため、剥離したり、層間剥離したり、早期に平らに磨耗したりすることはありません。

隆起パターンは 2 つの役割を果たします。まず、滑らかなスチールの表面を高摩擦の表面に変え、ダイヤモンドが靴底や機器のタイヤに食い込み、乾燥、湿潤、油性の条件下で信頼性の高いトラクションを提供します。次に、剛性が追加されます。チェッカー プレートは、隆起したリブが補強材として機能するため、同じ厚さのプレーン プレートよりも曲げに強くなります。安全性と構造効率の両方を 1 つの製品で実現します。

グレード、パターン、表面のオプション

Q235B: 汎用プラットフォーム、軽負荷から中負荷まで

Q355B 頑丈なプラットフォーム、耐荷重 10 ～ 15 kN/m²

SS400: アジア仕様プロジェクトの標準構造グレード

パターン: ダイヤモンド、レンズ豆/ティアドロップ、ラウンドビーン — パターン高さ 0.5 ～ 1.2 mm

厚さ：標準3mm～12mm。幅2,000mmまで。長さ1m～12mまたはカスタムカット

表面：黒色、オイル塗装、ショットブラスト、塗装、または溶融亜鉛メッキ（≧85μm）

パターンの高さと密度によって滑り止め性能が決まります。標準パターンは 0.6 以上の摩擦係数を実現し、Q355B グレードは 0.7 以上に達します。これはほとんどの安全基準が要求する最小値 0.5 を余裕で上回ります。屋外および海岸沿いのプラットフォームの場合は、数十年にわたる腐食のない使用を保証するために溶融亜鉛メッキをお勧めします。

主な機能と利点

一体型ローリング

パターンは熱間圧延中にプレートに圧延され、溶接するもの、剥離するもの、摩耗するものは何もありません。何年にもわたって歩行者や機器の横断を行った後でも、隆起したダイヤモンドはその高さとグリップ力を維持します。

濡れた状態でも滑りにくいことが証明されています

当社のチェッカープレートは 0.6 ～ 0.7 の滑り止め係数を実現し、0.72 で 3 年間安全に稼働した化学プラントのプラットフォームを含む実際の設備で検証されています。ダイヤモンドは水と油をはじき、平鋼がスケートリンクになる状況でもトラクションを維持します。

追加コストなしで構造的剛性を向上

隆起パターンは一体の補強材として機能し、同じ厚さの平板と比較して曲げ耐性を向上させます。多くのプラットフォーム設計では、厚さのグレードを下げてもたわみ制限を満たし、実質的な材料の節約が可能です。

費用対効果の高いステンレス代替品

軟鋼チェッカープレートのコストは、ステンレスダイヤモンドプレートの数分の一です。 Q235B/Q355B 市松模様プレートは、一般産業用プラットフォーム、作業場、車両の床に、数分の 1 の材料費で同等の滑り止め機能を提供します。

すぐに製造可能

切断、せん断、溶接、曲げといった標準的な製造技術は、特別な工具を使わずに機能します。納品前に当社の工場で正確な寸法に合わせて CNC シャーリングとレベリングを行うことができます。

製品仕様

代表的な用途

プラットフォームのメーカーおよびサプライヤー向けの熱間圧延縞鋼板として、三和鋼鉄は以下の製品に工場直接価格で縞模様の鋼板を大量に供給しています。

工場内の設備運用・保守プラットフォーム

作業場の頭上通路と非常階段

階段の踏み面と階段の踊り場

車両の荷台の床とトレーラーのデッキ

コンベヤー側の通路と機械アクセスプラットフォーム

荷積みドック、中二階、歩道橋

実際のケース

重機および金属加工用に設計されたこの大規模なポータル フレーム ワークショップは、高強度 Q355B H 形鋼製の柱と統合された天井クレーン滑走路システムを備えています。クリアスパン構造により柱内部の障害物がなくなり、プラットフォーム用熱間圧延縞鋼板の取り扱いや保管がスムーズに行えます。

運営コストを最適化するために、屋根には透明度の高い天窓パネルが取り付けられており、豊富な自然光を届け、昼間の照明エネルギー使用量を 20% 削減します。すべての鋼製コンポーネントは、現場で迅速に組み立てられるように工場内で精密に加工、ショットブラスト、塗装され、耐久性があり高負荷の産業施設を予定より早く実現しました。

製造工程

プラットフォーム用熱間圧延縞鋼板は、鋼スラブを加熱して圧延スタンドを通過させ、最終スタンドに模様を刻む熱間圧延によって製造されます。パターンは 1 回のパスで熱鋼に刻印され、二次加工を必要としない一体的な表面が作成されます。

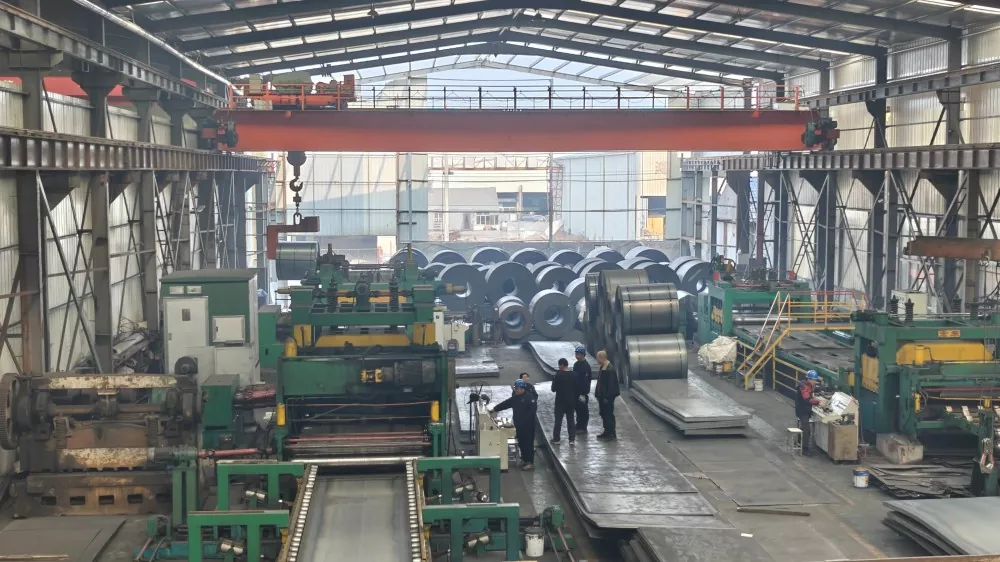

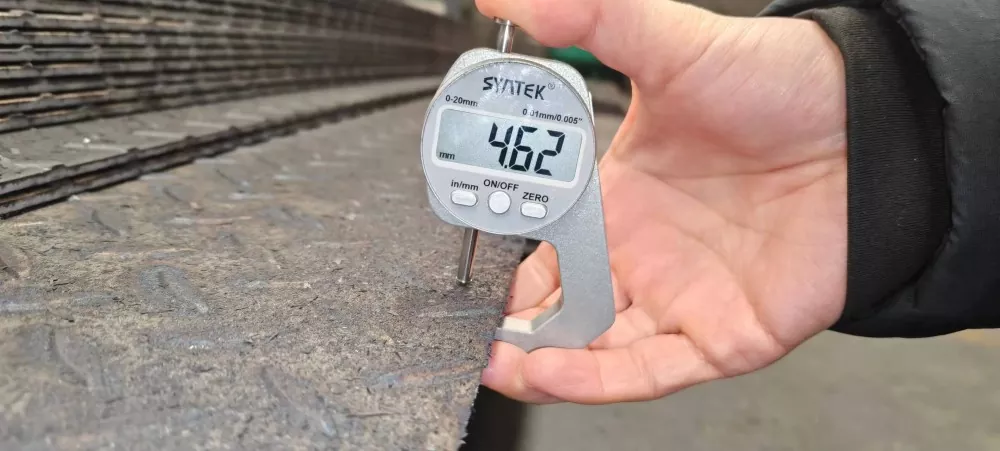

三和鋼鉄では、コイルを平坦化ラインで水平にし、CNC シャーリング ラインで正確な寸法に切断します。厚さの公差は±0.8mm、パターン高さの偏差は±0.1mm以内に保たれており、バッチごとに検証されています。ご要望に応じて亜鉛メッキ、塗装、給油等を施します。

品質管理は ASTM/JIS/EN 要件に従い、CNAS 認定の社内実験室で機械的特性とパターン形状をテストします。すべての出荷にはミルテスト証明書が付属します。

三和鋼鉄を選ぶ理由

監査できる鉄鋼サプライヤー

Sanhe Steel は、CNC シャーリング、レベリング、スリットラインを備えた青島膠州の正真正銘の製造施設であり、CNAS 認定の社内ラボも備えています。 2008 年以来、当社は貿易業者から処理パートナーへと進化し、世界中の建設、自動車、エネルギー プロジェクトにサービスを提供しています。

世界基準に準拠した認証を取得

CE (EU CPR)、IATF 16949 (自動車)、ISO 9001、ISO 14001、ISO 45001。すべてのバッチは MTC とともに出荷されますが、ご要望に応じて EN 10204 タイプ 3.1/3.2 も利用可能です。第三者検査（SGS、BV）はいつでも歓迎です。

工場レベルの供給電力

Baowu および HBIS との長期的な戦略的パートナーシップにより、優先調達と 10,000 トン以上の在庫が得られます。標準在庫品は 7 ～ 15 日で発送されます。緊急の注文は迅速に対応できます。

角をカットするのではなく、サイズに合わせてカットする

すでに剪断、水平調整され、お客様の正確な寸法にカットされたプレートを納品します。これにより、時間を節約し、廃棄物を削減し、二次加工を省くことができます。理解するための生のコイルではなく、すぐに取り付けられる材料が届きます。

よくある質問

Q: プラットフォームに使用するプラットフォーム用熱延縞鋼板の厚さはどれくらいですか?

A: 歩道および軽整備プラットフォームには、4 ～ 6 mm Q235B が標準です。重機プラットフォームの場合は、8mm+ Q355B を使用してください。グレードのアップグレードにより耐荷重は約 2 倍になります。荷重とスパンをお送りいただければ、正しい仕様を確認させていただきます。

Q: 屋外プラットフォームには亜鉛メッキが必要ですか?

A: 屋外または沿岸の設置の場合は可能です。溶融亜鉛めっき (≥85μm) は耐用年数を 20 年以上に延ばしますが、裸板の再塗装サイクルは 2 ～ 3 年です。当社では、加工パートナーを通じて社内で亜鉛メッキを提供しています。

Q: 階段の踏み板にはどのパターンが最適ですか?

A: ダイヤモンド パターンは階段の古典的な選択肢です。その形状は全方向に均等なグリップを提供します。階段用途にはパターン高さ 1.0 ～ 1.2mm を推奨します。

Q: プレートをカスタムサイズにカットできますか?

A: はい — CNC シャーリング、スリット、レベリングは当社の中核的な加工機能です。当社は厳密な公差管理のもと、正確な寸法のプレート、ストリップ、異形形状を提供します。

Q: プレートにはどのような証明書が付属しますか?

A: すべての出荷にはミルテスト証明書が含まれています。 EN 10204 タイプ 3.1/3.2、SGS/BV サードパーティ検査、および完全な CE ドキュメントはご要望に応じて入手可能です。
