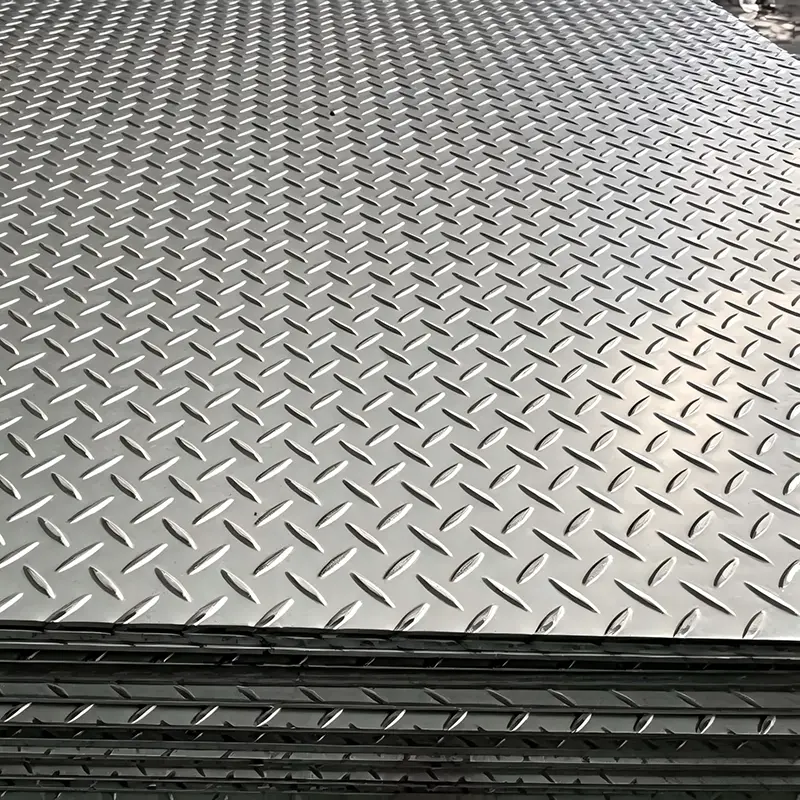

5mmチェッカープレート

チェッカープレートは見た目が美しく、滑りにくく、強度が向上し、鋼材の節約などの利点があります。輸送、建設、装飾、機器ベースプレート、機械、造船などの分野で広く使用されています。一般に、ユーザーはチェッカー プレートの機械的または物理的特性に対して高い要求を課すことはありません。したがって、プレートの品質は主にパターン形成率、パターン高さ、パターン間の高さのばらつきに反映されます。一般的な市場の厚さは 0.8 ～ 8 mm で、一般的な幅は 1250 mm と 1500 mm です。

仕様パラメータ

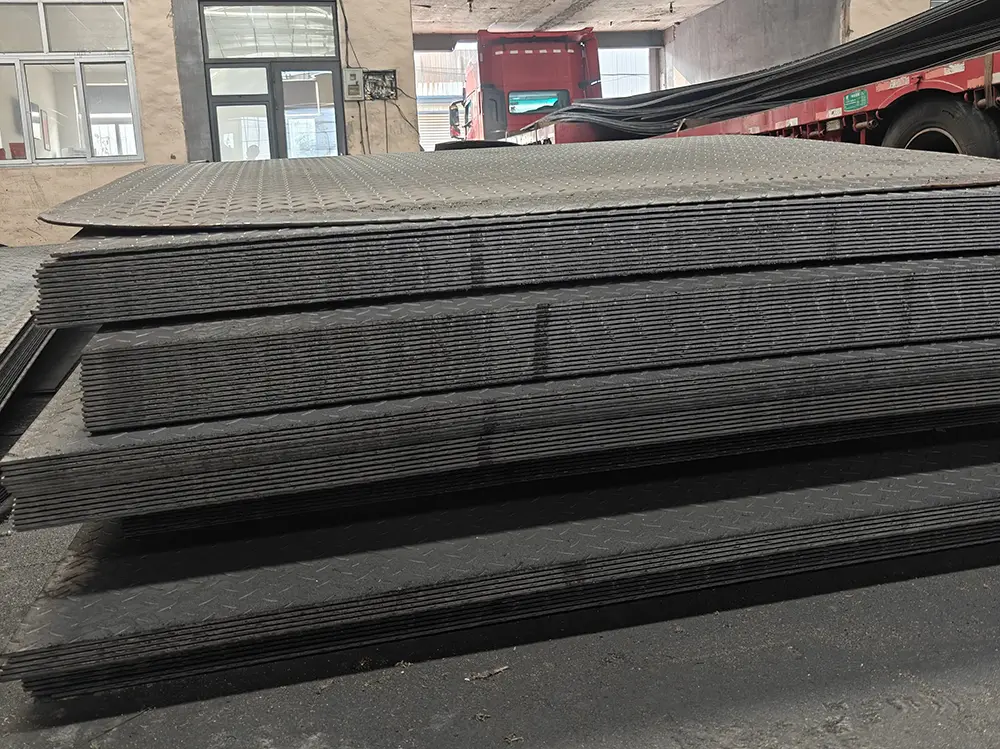

製品品質分類基準

表面の品質とパターンの精度に応じて、当社の 5 mm チェッカー プレートは標準精度グレードと高精度グレードに分けられ、さまざまなエンジニアリングおよび商業調達基準を満たしています。

1. 普通精密級

鋼の表面には、薄い酸化スケール、わずかな錆、および酸化スケールの剥がれによる局部的な荒れが認められます。その他の局所的な欠陥は、プレートの高さと深さの許容偏差を超えてはなりません。パターン上では、不明瞭なバリやパターンの高さを超えない個々の痕跡は許容されます。単一欠陥の最大面積は、パターンの長さの 2 乗を超えてはならず、一般的なエンジニアリングの基本的な滑り止めおよび構造用途の要件を確保します。

2. 高精度グレード

鋼の表面は薄い酸化スケールとわずかな錆のみを許容します。すべての局所欠陥の高さと深さは、板厚公差の半分を超えてはなりません。パターンは完全かつ無傷で、厚さ公差の半分以内に局所的な小さなバリがあるだけです。このグレードは、より滑らかな表面、より均一なパターンの高さ、より高い平坦性を特徴としており、高水準の建築装飾、精密機器のベース、およびハイエンドの海洋プロジェクトに適しています。

生産技術

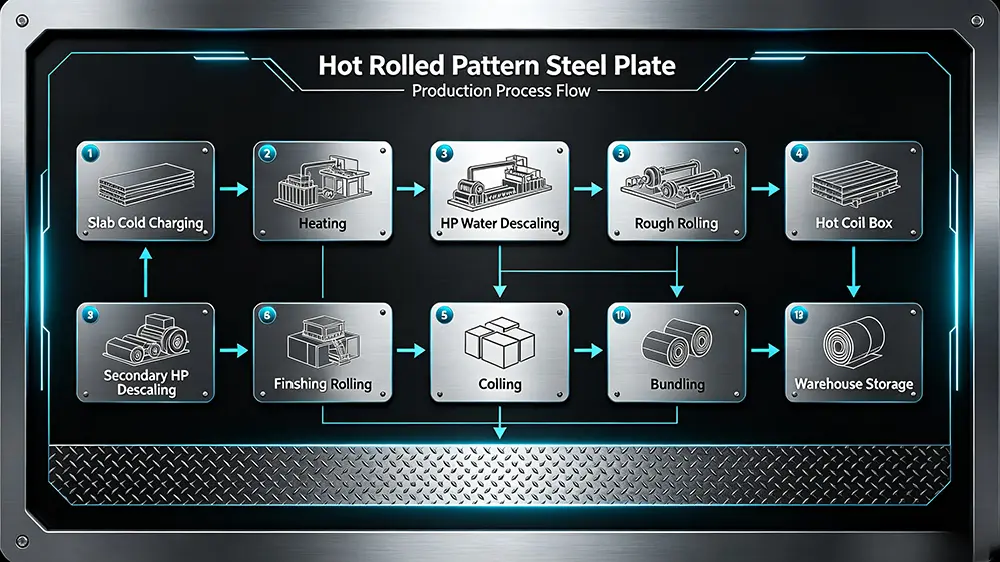

完全な生産フロー：スラブ冷間充填→加熱→高圧水スケール除去→粗圧延→ホットコイルボックス→二次高圧デスケーリング→仕上げ圧延→層流冷却→コイリング→結束→倉庫保管。

正確な温度制御

仕上げ圧延出口温度を870℃（±20℃）、巻取り入口温度を620℃（±20℃）に制御する定温システムを厳格に導入し、均一な板組織と安定した機械的特性を確保します。

プロフェッショナルなローラー構成

最終仕上げスタンドの上部ワークロールにはポジクラウンパターンローラーを、下部ワークロールにはネガクラウンローラーを採用し、マイクロ波圧延戦略に合わせて平板形状と一貫したパターン高さを確保します。

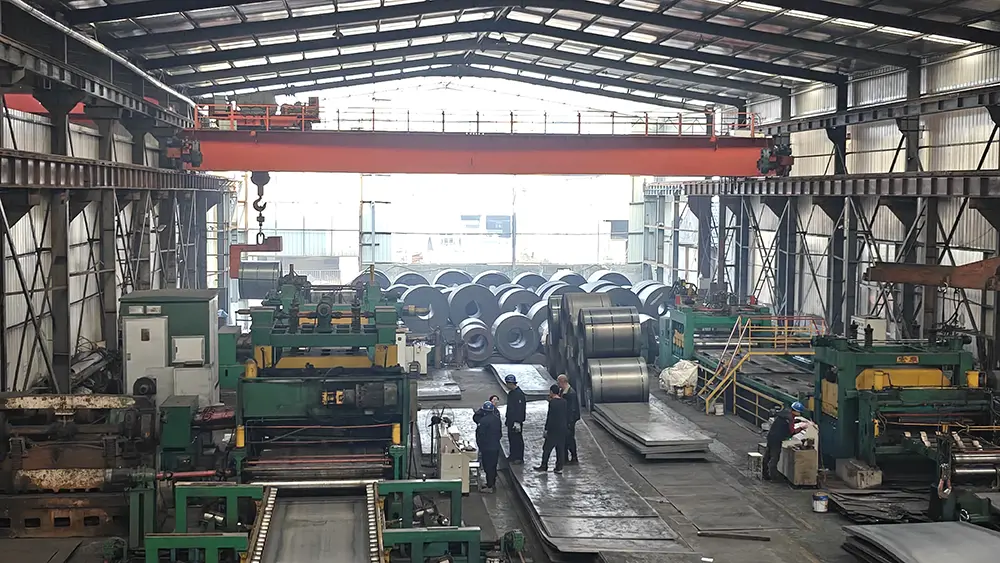

プロセス最適化のアップグレード

最適化されたローリング技術により、最大パターン高さ 1.2 mm の高いパターン高さの生産が可能になり、高度な滑り止め標準エンジニアリングのニーズに対応します。

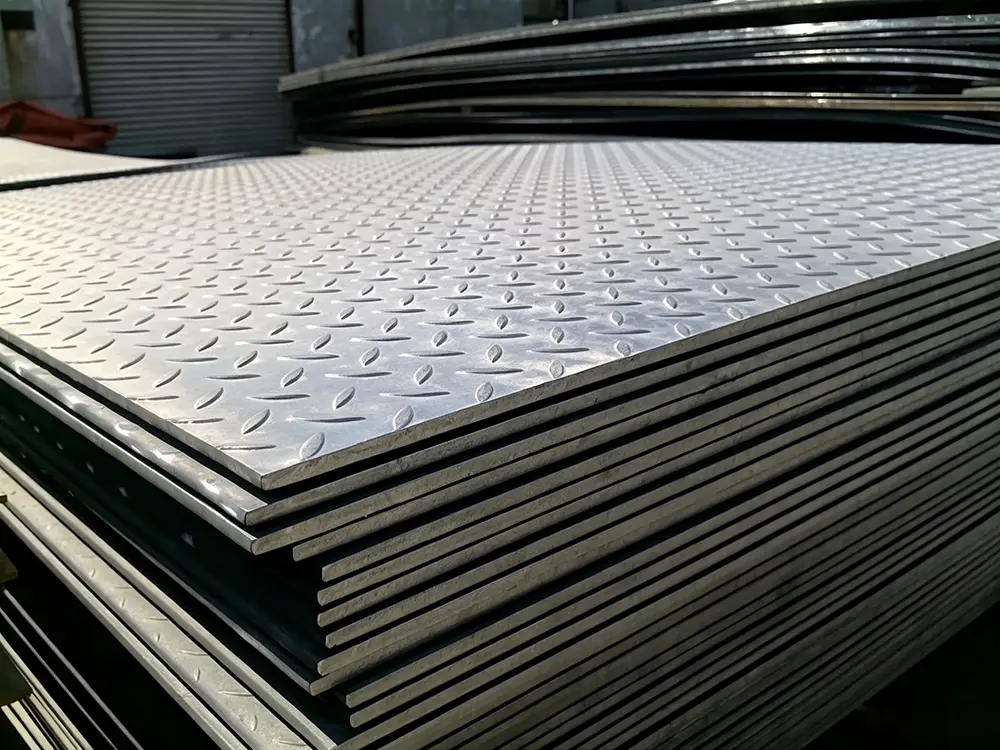

最近の実例

エンジニアリング輸送車両改修プロジェクト（マレーシア国内大型車両工場）

適用製品パラメータ: 5 mm SS400 熱間圧延市松模様プレート、レンズ豆平豆パターン、カスタマイズされた固定長 6000 mm、幅 1500 mm、黒色酸洗い表面、引張強度 ≥400 MPa、伸び ≥ 25%、厳密に実装された JIS G3101 規格。

縞鋼板の理論重量表（mm）

製品の適用範囲

5mm縞板はバランスの取れた強度、優れた滑り止め性能、加工性を備え、多業種で広く使用されている汎用構造用鋼材です。

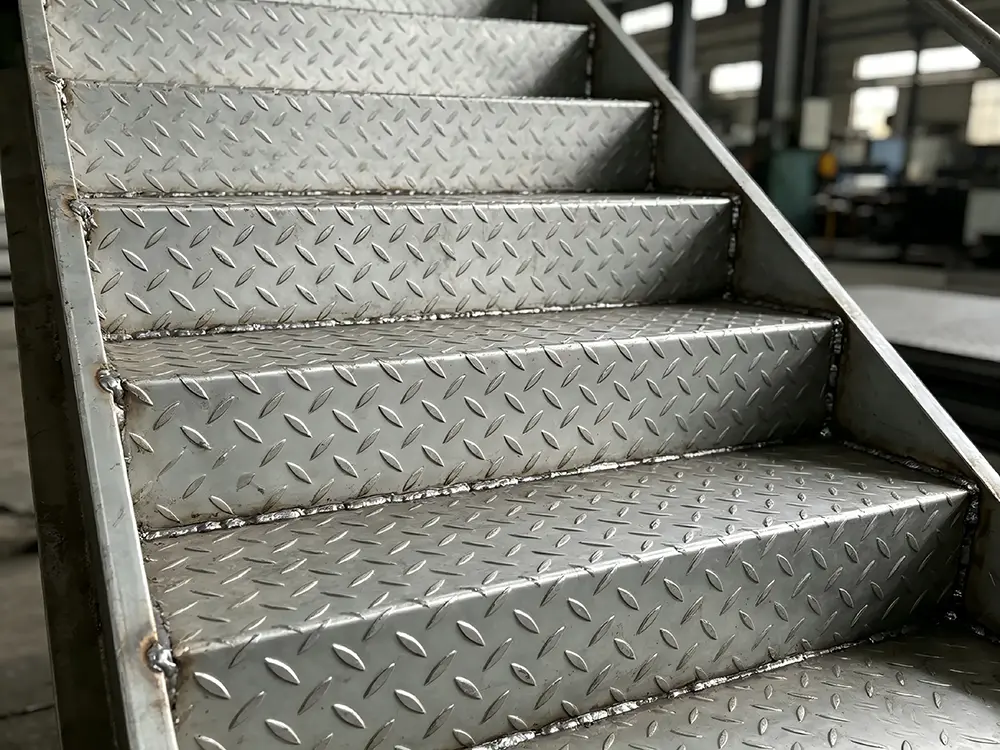

• 建設工学: 階段の踏み板、屋外通路、屋根メンテナンスプラットフォーム、機器室の床、建物の装飾的な滑り止め表面。
• 工業製造: 工場の操作プラットフォーム、機器のベースプレート、作業場の滑り止め床、機械サポートパネル。

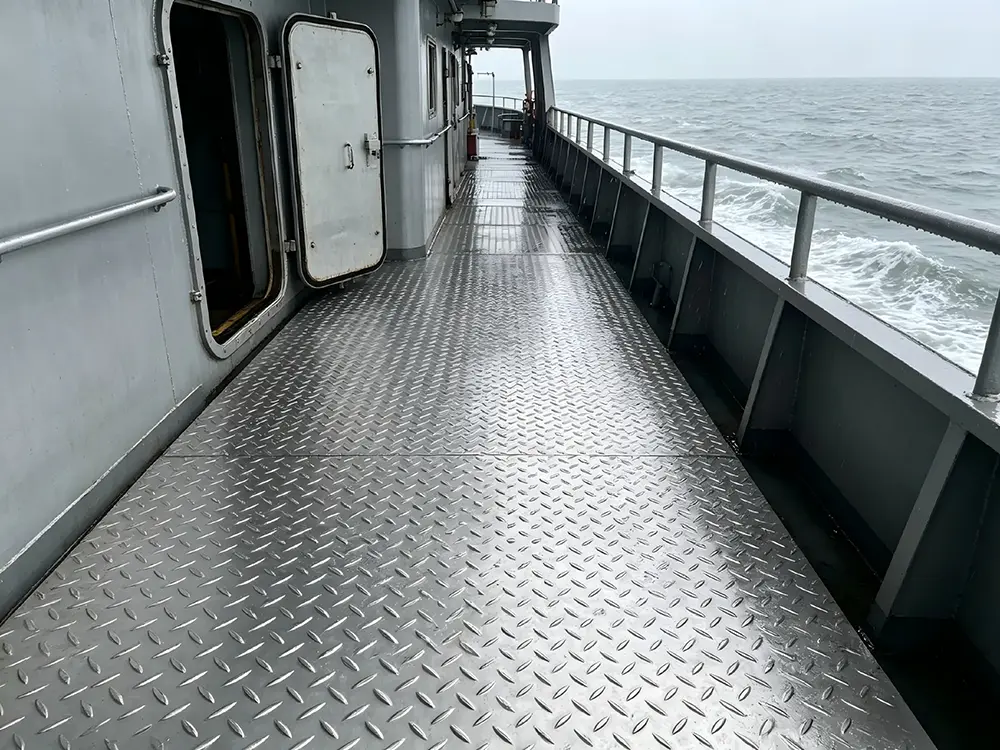

• 海洋およびコンテナ: 船の甲板滑り止めプレート、コンテナ底部支持プレート、海洋廊下通路。
• 交通および輸送: トラックおよびトレーラーの貨物床板、車両の滑り止めベース プレート、エンジニアリング輸送車両のベアリング パネル。
• 自治体およびボイラー産業: 自治体の滑り止め施設、ボイラー底部支持プレート、鋼構造プラットフォーム パネル。

よくある質問

Q1: 5mmチェッカープレートの表面処理は何ですか?

A1: 当社は、Q235、Q345、SS400、S355、ASTM A36 などの複数の主流グレードをサポートしています。オプションの表面処理: 黒のオリジナル表面、防錆油、塗装、溶融亜鉛メッキ。プロジェクトの要求に応じてカスタマイズされた処理も受け入れられます。

Q2: 大量注文のMOQはどれくらいですか?

A2: 柔軟な MOQ により、試用的な少量注文や大規模なエンジニアリングの一括調達がサポートされます。

Q3: チェッカープレートの保証条件は何ですか?

A3: すべての 5mm チェッカープレートには 3 ～ 5 年間の品質保証が付いています。通常の設置、乾燥した環境または従来の屋外作業環境では、保証期間内にパターンの脱落、表面の亀裂、深刻な錆などの品質上の問題は発生しません。

Q4: 特注の切断、曲げ、寸法加工は可能ですか?

A4: はい。三和鋼鉄は特殊なサイズのカスタマイズをサポートしており、さまざまな設置シナリオに合わせて形状プレートを利用できます。

Q5：普通精密縞板と高精度縞板の違いは何ですか？

A5: 高精度プレートは、より厳格な表面欠陥管理、より小さな厚さ公差偏差、より均一なパターン高さを備えており、高水準の装飾、海洋および輸出プロジェクトに適しています。通常の精密プレートはコスト効率が高く、一般産業および建設エンジニアリングに適しています。
